Како може алатите за влечење електрични кабли да го скратат времето на инсталација без да го оштетат кабелот?

Преглед и ветување на читателот

Со што ќе заминете

• Обична англиска мапа на категориите на алатки и што всушност поправа секоја од нив на локацијата.
• Табела за одлуки што можете да ја копирате во внатрешна листа за проверка за купување.
• Повторлив работен тек (пред-влечење → повлекување → повлекување) што го намалува триењето и повторното обработување.
• Белешки фокусирани на купувачот за споредување на добавувачи надвор од „најниската цена“.

Најчестите точки на болка при влечење кабел

На хартија, влечењето кабел е „само влечење“. Во реалноста, тоа е системски проблем: геометрија на маршрутата, состојба на површината, тежина на кабелот, подмачкување, Контрола на напнатоста и дисциплина при ракување сите заедно. Еве ги точките на болка кои се појавуваат и при мали повлекувања на канали и при инсталирање на големи ровови.

1) Шила на триење што го запираат влечењето

Триењето не е еднолично. Тој шила на свиоци, поместувања, премини на канали и груби влезни точки. Ако не управувате со тие шила, ќе добиете прекини, прегревање на точките за контакт или „влечење на херој“ што ја надминуваат безбедното напнатост.

2) Губење на јакната на кабелот и оштетување на изолацијата

Оштетувањето често доаѓа од основните работи: остри рабови на устите на каналот, влечење преку груби основи на ровот, валјаци поставени премногу оддалечени или влечење глави кои не се правилно димензионирани и порамнети.

3) Прекршување на радиусот на свиткување во аглите и шахтите

Дури и кога екипажот мисли дека „бавно тргнал“, лошата поставеност на аголот може да принуди тесни свиоци. Тоа може да го скрати животниот век на кабелот и да создаде идни дефекти.

4) Неконтролирано напнатост и извртување

Извртувањето може да ги напрега проводниците и да создаде проблеми при ракување низводно. Лошата контрола на напнатоста исто така го зголемува ризикот за екипажот и опремата. Ова е местото каде што се важни десната линија за влечење, вртењата и пристапот за затегнување.

5) Губење на продуктивноста од алатирање со обиди и грешки

Ако екипажот пристигне со „најчесто вистинските работи“, тие ќе трошат време на импровизирање - често со резултати што изгледаат добро денес, а подоцна не успеваат. Планираниот комплет алатки обично е поевтин од едно повторно повлекување.

Групи на алатки кои ги решаваат тие болни точки

Силен комплет алатки опфаќа три работни места:водич(контрола на патеката и свиокот),повлечете(обезбедете безбедно влечење), изаштити(спречете триење, дробење и извртување). Подолу се јадротоАлатки за влечење на електрични каблигрупи и како тие мапираат на проблеми од реалниот свет.

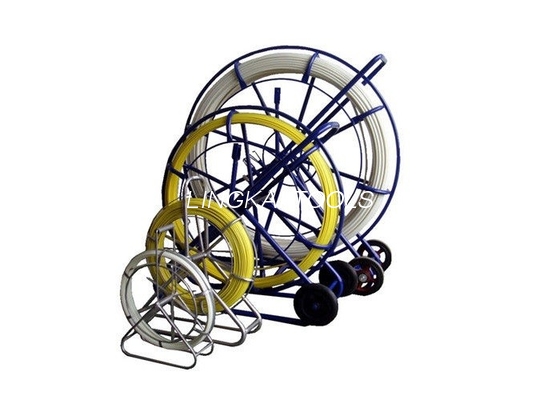

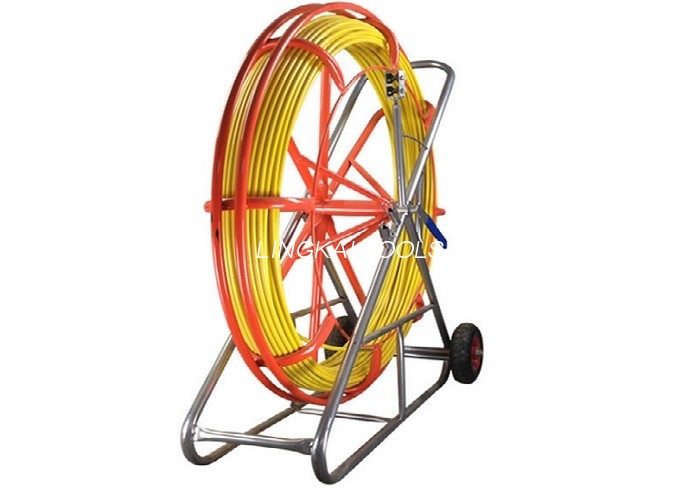

А) Канални шипки и системи за риби

• Што прават:Поставете пилотска патека низ каналот/каналите за да можете да повлечете јаже/вод без да го оштетите кабелот.
• Што поправаат:Изгубеното време на тема „како да поминеме низа? и дефекти на пилотската линија на долги патеки.
• Што да барате:Правилен дијаметар на шипката за вкочанетост, систем за сопирање за контролирана исплата и рамка која е стабилна при туркање/влечење.

Б) Ролки со права линија и ролки за ровови

• Што прават:Подигнете го и насочете го кабелот од земја за да го намалите триењето и да ја заштитите јакната.
• Што поправаат:Оштетување со влечење, заглавување и нерамномерна сила на влечење низ трасата.
• Што да барате:Номинален товар, дизајн на лежиштето и растојание на ролерите што одговара на тежината на кабелот и условите на патеката.

В) Аголни ролери, ролери за шахти/јама и заштита за влез

• Што прават:Контролирајте го радиусот на свиткување на аглите и заштитете го кабелот на влезните/излезните точки.
• Што поправаат:Прекршувања на свиткување, смачкани јакни на рабовите и шила на триење на аглите.
• Што да барате:Мазни површини со валјак, стабилни рамки и лесно закотвување/позиционирање.

Г) Рачки за кабел (влечење чорапи) и глави за влечење

• Што прават:Рамномерно пренесете ја силата на влечење на кабелот (или на окото/главата што влече), намалувајќи го локализираниот стрес.
• Што поправаат:Лизгање, оштетување на проводникот од импровизирани јазли и небезбедни приклучоци за влечење.
• Што да барате:Правилен опсег на држење, квалитет на решетката, безбедно прицврстување и компатибилност со вртливи.

Д) Вртливи, решенија против извртување и управување со линијата за влечење

• Што прават:Намалете го преносот на извртување и држете го системот за влечење подреден.
• Што поправаат:Извртување, свиткување и нестабилно влечење.
• Што да барате:Оцена на оптоварување што одговара на системот и непречено ротирање под напнатост.

Ѓ) Винчи, извлекувачи, каптани и машини за туркање/влечење

• Што прават:Обезбедете контролирано влечење, особено за подолги или потешки влечења.
• Што поправаат:Рачно влечење ограничувања, неконзистентна напнатост и грешки предизвикани од замор.
• Што да барате:Контрола на брзината на линијата, сопирање, компатибилност со мерење/мониторинг на напнатост и безбедно закотвување.

Г) Алатки за „поддршка“ кои тивко спречуваат катастрофи

• Држачи за барабан за кабли / ракување со ролна:Спречува проблеми со влечење, „забегување“ на барабанот и странично полнење.
• Мерни алатки:Помага да се потврди должината на маршрутата и да се планира растојанието и распоредот на ролерите.
• Стратегија за подмачкување:Не е „алатка“ во метална смисла, но е еден од најголемите намалувачи на триење што можете да го контролирате.

Табела за брз избор

Користете го ова како брз филтер кога се совпаѓатеАлатки за влечење на електрични каблина условите за работа. (Совет: ако не сте сигурни, дадете приоритет на заштитата и контролата на триењето - тие две најмногу ја намалуваат преработката.)

Практичен работен тек за повлекување кабел

Купувањето алатка се исплати само ако работниот тек е дисциплиниран. Еве една секвенца погодна за теренот што можете да ја стандардизирате меѓу екипите.

Чекор 1: Планирање однапред (10–20 минути што заштедува часови)

• Истражување на маршрутата:Бројте ги свиоците, идентификувајте тесни агли и потврдете ги влезните/излезните точки.
• Проверка на податоци за кабел:Потврдете го надворешниот дијаметар, минималниот радиус на свиткување и начинот на влечење (фат наспроти глава за влечење).
• План за ролери:Одлучете го типот на ролери и растојанието; додајте ролери за агол/јам каде што се очекуваат шила на триење.
• Стратегија за пилот линија:Изберете го пристапот на канал шипка/риба, а потоа надградете го на јаже/вода за влечење доколку е потребно.
• План за заштита:Идентификувајте ги сите остри рабови, груби основи на ровот или транзиции на кои им требаат штитници или влезни ракави.

Чекор 2: Поставување што спречува оштетување на кабелот

• Прво инсталирајте заштита за влез:Не „влечете еднаш и видете“. Заштитете ги рабовите пред кабелот да ги допре.
• Поставете ролери намерно:Премалку ролки го зголемуваат влечењето; премногу лошо поставени ролери ги зголемуваат точките на заглавување.
• Држете го порамнувањето директно на винчот/извлекувачот:Неусогласеноста го зголемува оптоварувањето и извртувањето на страните.
• Користете соодветни рачки и врски:Избегнувајте импровизирани врски кои го концентрираат стресот.

Чекор 3: Извршете го повлекувањето со контролирано затегнување

1. Започнете бавно:Оставете го кабелот да „се спушти“ во патеката на валјакот пред да ја зголемите брзината.
2. Агли на гледање:Ставете член на екипажот на секоја локација со висок ризик за да го следите свиткувањето и триењето.
3. Одржувајте комуникација:Едноставен протокол за стоп/бавно/оди ги спречува недоразбирањата под бучава и притисок.
4. Застанете ако видите оштетување на јакната:Паузата сега е поевтина од дефектот подоцна.

Чекор 4: Проверки по повлекување кои ги намалуваат повратните повици

• Визуелна инспекција:Проверете ја состојбата на јакната на аглите, влезовите и познатите груби сегменти.
• Потврдете го насочувањето:Погрижете се кабелот да седи правилно и да не е под несакана компресија.
• Документирајте го поставувањето:Фотографиите од поставувањето на валјакот и заштитата за влез помагаат да се повтори она што функционирало.

Контроли за безбедност и квалитет кои спречуваат преработка

Најбезбедните работни места обично се најквалитетните работи - бидејќи и двете се потпираат на предвидливост и контролирани сили. Еве практични контроли кои се вклопуваат во секојдневните операции без забавување на екипите.

Контрола 1: Проверка на оценката „Најслабата алка“.

Секој систем за влечење има најслаба оценета компонента (зафат, вртлив, јаже, валјак, точка на прицврстување). Таа компонента ја дефинира вашата безбедна граница. Купувањето од добавувач кој обезбедува јасни оценки ги намалува претпоставките.

Контрола 2: Дисциплина во аголот

Аглите се местата каде што се судираат триењето, радиусот на свиткување и заштитата на кабелот. Ако буџетите се тесни, прво инвестирајте во решенија за агол. Ова е исто така местото каде што стабилните, правилно оценети валјаци брзо се враќаат.

Контрола 3: Свесност за индуциран напон (кога е применливо)

Во одредени средини со линии и жици, индуцираната електрична енергија може да биде вистинска опасност. Може да се користат специјализирани блокови за заземјување како дел од оперативниот план кога тоа го бара работниот метод - секогаш следете ги безбедносните правила и стандарди на вашата локација.

Белешки за набавки за купувачите

Ако купуватеАлатки за влечење на електрични каблиза инженерски тим, еве како да ги оцените опциите користејќи критериуми кои се важни на терен - не само во каталог.

Побарајте информации што го намалуваат ризикот

• Оценето оптоварување и опсег на примена:„За што е оценет и каде не треба да се користи?
• Материјал и детали за лежиштето:Материјалот за ролери влијае на заштитата на кабелот; дизајнот на лежиштето влијае на триењето и долговечноста.
• Избори за конфигурација:Поставките во права линија наспроти агол наспроти питхед не треба да бидат „една големина за сите“.
• Достапност на резервни делови:Особено за ролери, рамки и подвижни склопови.
• Пакување за извозна логистика:Спречува оштетување пред да стигнат алатите на локацијата.

Купете го „системот“, не само алатката

Поставките со најдобри перформанси се соодветните комплети: шипка за канали → пилот линија → јаже за влечење → вртлив → држач → ролери (право + агол + влез). Ако добавувачот може да ви помогне да наведете комплетен комплет за вашите заеднички профили за работа, ќе ги намалите несовпаѓањата и импровизацијата на лице место.

Каде што се вклопува специјализиран производител

Ако вашите проекти вклучуваат повторени подземни инсталации, рутирање ровови или ракување со кабли поврзани со изградба на линии, може да вреди да се работи со производител кој покрива повеќе категории на алатки - бидејќи компатибилноста и оценките стануваат полесни за управување низ системот.

На пример,Ningbo Lingkai Electric Power Equipment Co., Ltd. нуди широк спектар на производи подАлатки за влечење на електрични кабликатегорија, вклучувајќи ги и каналните шипки (за создавање на пилот-линијата), валјаци (за намалување на триењето), и поврзаните додатоци за влечење/ракување - корисни кога се обидувате да ги стандардизирате комплетите за екипаж наместо да мешате неспоредливи делови од повеќе извори.

Најчесто поставувани прашања

Завршно готово

НајдобриотАлатки за влечење на електрични каблине само „посилно“ - тие го намалуваат триењето, ги штитат површините на кабелот, го контролира радиусот на свиткување и им помага на екипите да одржуваат постојана напнатост. Ако стандардизирате систем на алатки околу вашите најчести рути, ќе видите помалку закочени повлекувања, помалку оштетувања на јакната и помалку скапи превртувања.
